Referência: PCE-830-2

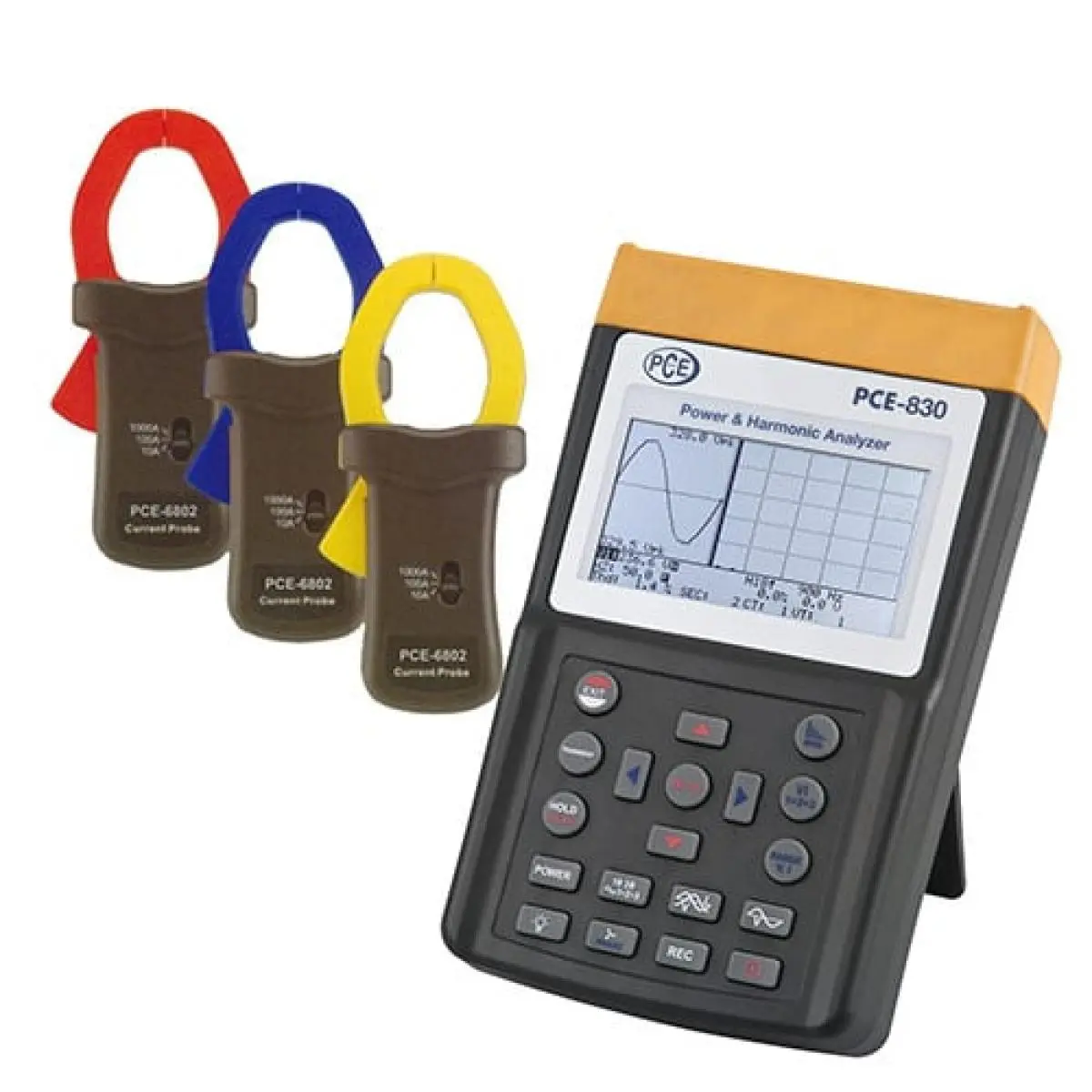

Analisador de potência e harmônicos PCE-830-2

Faça sua consulta

Prazo de entrega: 1-3 dias (exceto fim de estoque)

Descrição

Analisador de potência trifásico, medidor de energia e analisador de harmônicos com memória, entrada para PC e software

O analisador de potência e harmônicos (Power and Harmonics Analyzer) serve para medir de uma a três fases de magnitudes elétricas na rede de corrente alternada. Além de detectar as magnitudes de medição "normais" como tensão, corrente, frequência, potência e energia, também indica, de acordo com a norma EN50160, valores harmônicos, inter-harmônicos e assimétricos.

As interferências na rede como interrupções, roubos, sobretrensões temporárias ou transitórias (a partir de 16 µs) são detectadas com seus valores correspondentes. A tela LCD, que possui um bom contraste e uma matriz de pontos com luz de fundo, exibe até 35 parâmetros simultaneamente. É possível adaptar até 3 pinças de corrente simultaneamente.

No modo de registro de dados, pode memorizar até 17.470 valores de medição (3 fases / 4 condutores), no caso mais simples, até 52.400 valores de medição (1 fase / 2 condutores), distribuídos entre 85 registros. Tudo isso facilita o uso do analisador de potência e harmônicos de forma ideal para análises de longa duração. Os valores de medição obtidos podem ser enviados à vontade para o computador e processados com o software de análises correspondente.

O conteúdo da remessa contém tudo o que você precisa para realizar medições e análises (software e cabo de dados incluídos). Embora o analisador de potência seja fornecido calibrado de fábrica, também pode ser opcionalmente calibrado no laboratório e certificado de acordo com a norma ISO (com o primeiro pedido para recalibração anual).

Características

- Análise de rede de 3 fases/4 condutores, 3 fases/3 condutores, 1 fase/2 condutores, 1 fase/3 condutores

- Medição do valor efetivo real (V 123 e I 123 )

- Medição de potência ativa (W, KW, MW, GW)

- Medição de potência aparente e reativa (KVA, KVAR)

- Fator de potência (PF), ângulo de fase (F)

- Medição de energia e trabalho (Wh, KWh, KVARh, PFh)

- Medições de corrente de 0.1 mA a 3000 A, permite analisar, por exemplo, a necessidade de reserva de potência de uma fábrica

- Tela LCD grande que mostra até 35 parâmetros simultaneamente (3P4W [=3 fases/4 condutores])

- As condições CT (1 a 600) e PT (1 a 3000) programáveis

- Indicação das formas de onda de corrente e tensão sobrepostas

- Memória de 512 KB com intervalos de registro programáveis (quota de medição de 2 a 3000 segundos, 17.470 valores em 3 fases / 4 condutores)

- Indicação das formas de onda, parâmetros de rendimento e das distorções harmônicas

- Tela LCD grande com matriz de pontos iluminada

- Potência média (AD em W, KW, MW)

- Potência máxima (MD em W, KW, MW) com o período programável

- Análise das distorções harmônicas até a ordem 99 de curvatura

- Indicação na tela até a 50º forma de onda harmônica

- Indicação da forma de onda com valor máximo (1024 valores de medição / períodos)

- Análise das distorções absolutas (%THD-F)

- Diagrama de equilíbrio gráfico com parâmetros do sistema de 3 fases

- Detecta até 28 transitórios (tempo e ciclos) com limite programável (%)

- Relação de 3 fases de tensão ou corrente assimétrica (VUR)

- Fator de 3 fases de tensão ou corrente assimétrica (d0%, d2%)

- Entrada USB isolada opticamente

- Temporizador e calendário integrado para registro de dados

- Diâmetro máximo do condutor elétrico para a pinça amperimétrica: PCE-6801: 30mm, PCE-6802: 55mm, PCE-3007: 170mm

Especificações

Valores de medição	Faixas de medição / resolução / precisão
PCE-830 + PCE-6802 Watts AC (50 ou 60 Hz, PF 0,5 até 1)	5,0 ... 999,9 W / 0,1 W / ±1% ±0,8 W 1,000 ... 9,999 kW / 0,001 kW / ±1% ±8 W 10,00 ... 99,99 kW / 0,01 kW / ±1% ±80 W 100,0 ... 999,9 kW / 0,1 kW / ±1% ±0,8 kW 1000 ... 9999 kW / 1 kW / ±1% ±8 kW 0,000 ... 9,999 MW / 0,001 MW / ±1% ±80 kW
PCE-830 + PCE-6802 Corrente AC (50 / 60 Hz, faixa automática, TRMS)	10,00 A / 0,01 A / 4 A ... 100,0 A / 0,01 A / ±0,5 % ±0,5 A 40 A ... 1000,0 A / 0,1 A / ±0,5 % ±5 A
Tensão AC (50 ou 60 Hz, TRMS)	20,0 ... 500,0 V / 0,1 V / ±0,5 % ±5 dígitos (fase contra tomada terra) 20,0 ... 600,0 V / 0,1 V / ±0,5 % ±5 dígitos (fase contra fase)
Distorções harmônicas da tensão AC	1 ... 20º / 0,1 % / ±1,0 % 21 ... 49º / 0,1 % / 4 % do valor de medição ±2,0 % 50 ... 99º / 0,1 % / 6 % do valor de medição ±2,0 %
PCE-830 + PCE-6802 Harmônicos da corrente AC em %	1 ... 10º / 0,1 % / ±2 % 21 ... 49º / 0,1 % / 4 % do valor de medição ±2,0 % 50 ... 99º / 0,1 % / 6 % do valor de medição ±2,0 %
PCE-830 + PCE6801 / PCE-830 + PCE-6802 Fator de potência (PF)	0,00 ... 1,00 / 0,01 / ±0,04
PCE-830 + PCE6801 / PCE-830 + PCE-6802 Ángulo de desfase (Phi)	-180° ... 180° / 0,1° / ±1°
PCE-830 + PCE-6802 Distorção harmônica total	0,0 ... 20,0 % / 0,1 % / ±2 % 20,0 ... 100 % / 0,1 % / ±6 % do valor de medição ±1 % 100 ... 999,9 % / 0,1 % / ±10 % do valor de medição ±1 %
Medição máxima em tensão e corrente AC	50Hz / 19µS / ±5 % ±30 dígitos 60Hz / 16µS / ±5 % ±30 dígitos
Medição do valor de crista en tensão e corrente AC	1,00 ... 99,99 / 0,01 / ±5 % ±30 dígitos
Faixa de frequência em modo automático	45 ... 65 Hz / 0,1Hz / 0,1Hz
Memória	512 kB (memória não volátil) para um máximo de 52.420 valores de medição efetuando uma medição de 1 fase/2 condutores
Entrada	USB (isolada opticamente)
Software e cabo de dados	Fornecidos no conteúdo da remessa, ideal para Windows 2000, XP, ME
Display	Visor iluminado, LCD de matriz de pontos
Alimentação	8 pilhas AA de 1,5 V (Mignon)
Dimensões	257 x 155 x 57 mm
Peso	1160g
Condições ambientais	Máx. 85 % de umidade relativa / -10 ... +50 ºC
Tipo de proteção / normas	IEC 61010, 600 V/CAT III
Kit 2: PCE-830 + pinça amperimétrica PCE-6802 (1000A) - Captação do condutor elétrico: Diâmetro de 55mm - Seleção de faixa: manual (10A, 100A, 1000A) - Dimensões: 244 x 97 x 46 mm - Peso: 600g

Conteúdo da remessa

1 x Analisador de potência e harmônicos PCE-830

3 x Pinças amperimétricas (kit PCE-6802)

4 x Terminais de plugue isolados

4 x Linhas de verificação de segurança de 3m

8 x Pilhas

1 x Adaptador de rede

1 x Estojo

1 x Cabo USB para PC

1 x Software (inglês)

1 x Manual de instruções
