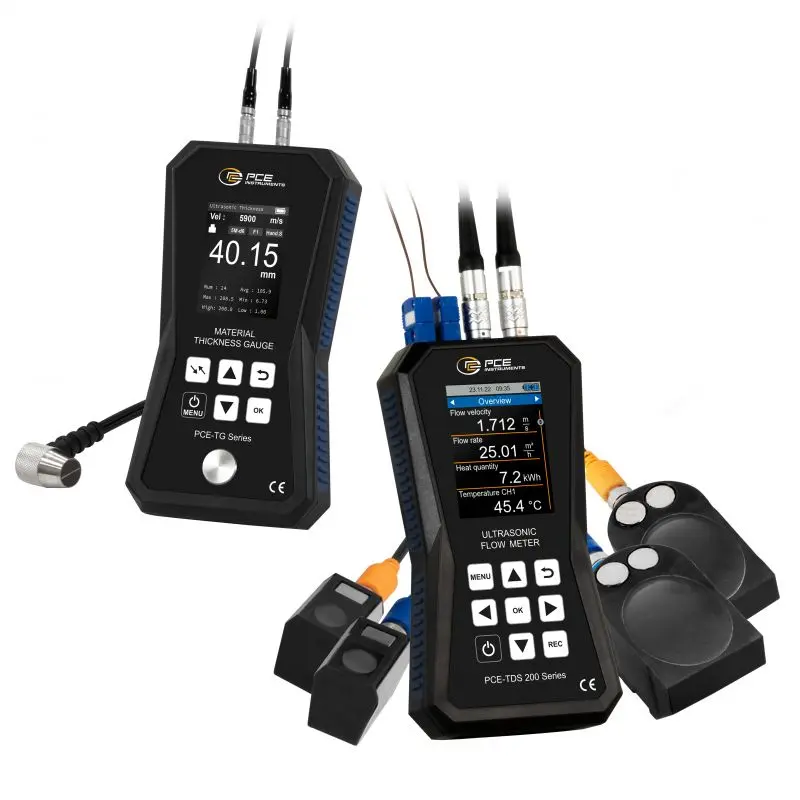

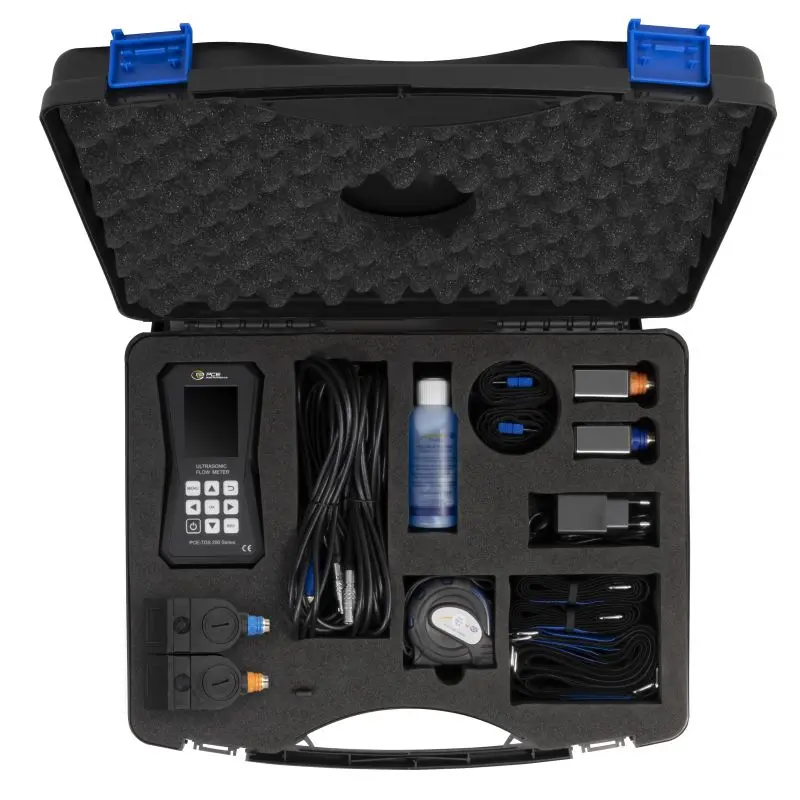

Il flussometro a ultrasuoni ha un range di misurazione di ±32 m/s. La precisione di ±1,5% del valore di misura per tubazioni ≥50 e ±3,5% del valore di misura per tubazioni DN <50, cosi come la riproducibilità di ±0,5% del valore di misura, convertono questo flussometro a ultrasuoni in uno strumento di misura molto preciso. Per installare in modo corretto i sensori del flussometro a ultrasuoni, è disponibile un menù di guida all'installazione. Con questo aiuto viene indicata graficamente la qualità del segnale dal flussometro a ultrasuoni. Inoltre viene indicato, anche graficamente, se i sensori del flussometro a ultrasuoni sono posizionati alla giusta distanza. Dopo aver inserito le impostazioni del tubo e del fluido, sarà possibile visualizzare il flusso, la portata e il volume sullo schermo del flussometro a ultrasuoni. Il flussometro a ultrasuoni consente di visualizzare le misure in diverse unità di misura, come: m³, l, gal, igl, mgl, cf, bal, ib, ob.
Durante la misurazione è possibili memorizzare i dati nella memoria del flussometro a ultrasuoni. È possibile impostare l'ora di inizio, stop, frequenza di registrazione tra 1 secondo e 12 ore. I dati vengono archiviati nella memoria interna da 32 GB del flussometro a ultrasuoni. La capacità di memoria del flussometro a ultrasuoni raggiunge i 10 milioni di dati.
Il software opzionale consente di visualizzare i valori memorizzati nel dispositivo. Quando si desidera effettuare un'analisi è possibile visualizzare i dati graficamente o in una tabella. Se si desidera modificare i valori di misura ottenuti con il flussometro a ultrasuoni, è possibile esportarli in formato *.csv. Inoltre, il software consente di generare un report in pdf. Per facilitare la gestione del flussometro a ultrasuoni è possibile regolarlo tramite il software. Sempre attraverso il software, è inoltre possibile visualizzare e seguire in tempo reale l'evoluzione dei dati del flussometro a ultrasuoni.
Per determinare l'energia termica con il dispositivo sono necessarie due termocoppie. Il modello PCE-TDS 200+ integra questa opzione. I sensori di temperatura dello strumento si collegano uno al tubo di ingresso e l'altro a quello di ritorno. Sulla base della differenza di temperatura e del flusso misurato, il dispositivo può determinare l'energia termica. Lo strumento permette di calcolare e visualizzare i costi mentre viene effettuata una misurazione. Pertanto, un campo di utilizzo di questo dispositivo è il controllo degli impianti di riscaldamento.
Il display LCD a colori del flussometro a ultrasuoni ha un formato di 2,8", consentendo una facile lettura. Come opzione, è possibile richiedere un rapporto di taratura ISO o una certificazione ACCREDIA/LAT.
Sensore PCE-TDS 200 S SENSOR
Coppia di sensori per tubi DN 15 ... 100 / 20 ... 108 mm. Particolarmente adatti per tubi piccoli. I sensori hanno dimensioni di 45 x 30 x 30 mm e misurano in un range di temperatura da -30 a 160 ºC. Grazie ai magneti incorporati nella parte inferiore è possibile montarli su metalli ferrosi. Possono anche essere montati su un tubo con le fascette in velcro.
Sensore PCE-TDS 200 L SENSOR
Coppia di sensori per tubi con diametro DN 300 ... 6.000. Questa coppia di sensori è particolarmente adatta per tubi di grandi dimensioni. È possibile montare i sensori utilizzando le fascette in velcro. Si possono montare su tubi metallici ferrosi poiché i sensori incorporano magneti. Le dimensioni di questi sensori sono 91 x 52 x 44 mm.

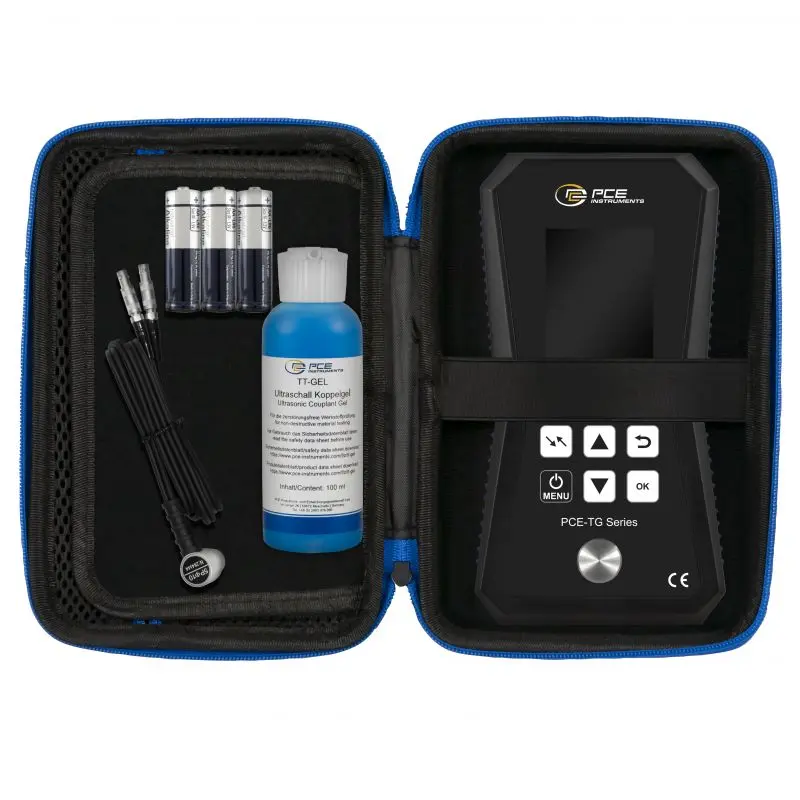

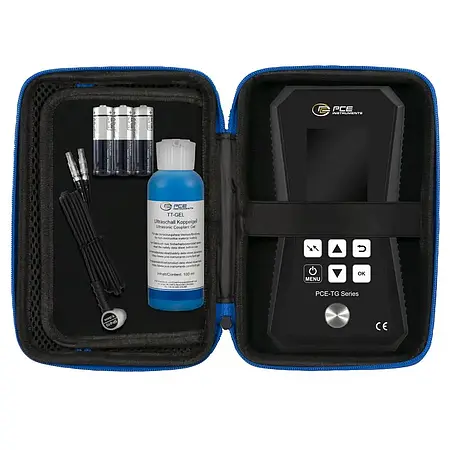

Spessimetro a ultrasuoni per materiali con memoria / Impostazione della velocità degli ultrasuoni / Standard di calibrazione integrato nel dispositivo / Range di misura fino a 300,0 mm / Allarme per valori limite / Opzionale: Rapporto di taratura ISO
Questo spessimetro a ultrasuoni per materiali effettua misurazioni in un range fino a 300,0 mm. Per misurare lo spessore di diversi materiali omogenei, è possibile regolare con lo spessimetro a ultrasuoni per materiali la velocità degli ultrasuoni. Materiali come acciaio, alluminio, zinco, argento e oro sono già integrati nella libreria dei materiali presenti nel dispositivo. Per tale motivo questo spessimetro a ultrasuoni per materiali è un dispositivo per uso universale.
Lo spessimetro a ultrasuoni per materiali ha la funzione integrata per valori limite che consente di impostare singolarmente una soglia massima e una minima. Nel caso in cui il valore misurato sul campione superi il valore limite, lo spessimetro a ultrasuoni per materiali lo indicherà visivamente. È possibile impostare lo spessimetro a ultrasuoni per materiali in modo che emetta anche un segnale acustico in caso di superamento della soglia. Grazie a questa funzione, questo spessimetro a ultrasuoni per materiali viene utilizzato nel controllo qualità e nel controllo di ingresso del materiale.
Lo spessimetro a ultrasuoni per materiali dispone anche di una memoria per archiviare i valori misurati. Dopo aver effettuato le misurazioni, è possibile recuperare i valori memorizzati nel display dello spessimetro a ultrasuoni per materiali e visualizzarli anche graficamente. Nel grafico stesso è possibile selezionare ogni singolo punto di misura e il valore associato. Per facilitare l'analisi vengono indicati i valori medi, massimi e minimi. Come opzione, è possibile richiedere un rapporto di taratura ISO.
PCE-TDS 200+ SL | ||
Portata | ||
Range di misura | ±32 m/s | |
Risoluzione | 0,001 m/s | |
Precisione | DN ≥50 mm = ±1,5% del valore di misura
per velocità > 0,3 m/s DN <50 mm = ±3,5% del valore di misura per velocità > 0,3 m/s |
|
Riproducibilità | ±0,5% del valore di misura | |
Sensore PCE-TDS 200 S SENSOR | Coppia di sensori | |
Diametro del tubo | DN 15 ... 100 / 20 ... 108 mm | |
Dimensioni | 45 x 30 x 30 mm | |
Range temperatura | -30 ... +160 °C | |
Sensore PCE-TDS 200 L SENSOR | Coppia di sensori | |
Diametro del tubo | DN 300 ... 6.000 mm | |
Dimensioni | 91 x 52 x 44 mm | |
Metodi di misurazione | Z / V / N / W | |
Sostanze | - Acqua - Acqua di mare - Olio - Greggio - Metanolo - Etanolo - Diesel - Benzina - Petrolio - Personalizzato (impostazione manuale della velocità degli ultrasuoni del liquido) |
|
Qualsiasi liquido con un'impurità inferiore a | <5% | |
Materiale del tubo | - Rame CU - Acciaio FE - Acciaio inox VA - Alluminio AL - Ottone ME - Ferro fuso CI - Ferro FE - Nichel NI - Titanio TI - Zinco ZI - Acrilico AC - Polietilene PE - Polipropilene PP - Cloruro di polivinile PVC - Nylon NY - Personalizzato (impostazione manuale della velocità degli ultrasuoni trasversali del materiale del tubo) |
|
Materiale di rivestimento interno del tubo | - Senza rivestimento - Resina epossidica - Gomma - Malta - Polistirene PS - Polietilene PE - Politetrafluoroetilene PTFE - Poliuretano PU - Polipropilene PP - Personalizzato (impostazione manuale della velocità degli ultrasuoni longitudinali del rivestimento interno del tubo) |
|
Unità di misura dimensioni | mm / in | |
Unità di misura velocità del flusso | m/s / ft/s | |
Unità di misura flusso volumetrico | m³ / l / gal / igl / mgl / cf / bal / ib / ob | |
Unità di misura temporale | Secondi / minuti / ore / giorni | |
Unità di misura volume | m³ / l / gal / igl / mgl / cf / bal / ib / ob | |
Temperatura (solo modello PCE-TDS 200+) | ||
Range di misura | Tipo B: 600 ... 1.800 °C Tipo E: -100 ... +900 °C Tipo J: -100 ... 1.150 °C Tipo K: -100 ... +1.370 °C Tipo N: -100 ... + 1.150 °C Tipo R: 0 ... 1.700 °C Tipo S: 0 ... 1.500 °C Tipo T:-100 ... +400 °C |
|
Risoluzione | 0,1 °C | |
Precisione | Tipo B: ±(0,5% + 3 °C) Tipo E: ±(0,4% + 1 °C) Tipo J: ±(0,4% + 1 °C) Tipo K: ±(0,4% + 1 °C) Tipo N: ±(0,4% + 1 °C) Tipo R: ±(0,5% + 3 °C) Tipo S: ±(0,5% + 3 °C) Tipo T: ±(0,4% + 1 °C) |
|
Termocoppie supportate | B / E / J / K / N / R / S / T | |
Unità di misura temperatura | °C / °F | |
Unità di misura energia termica | K / kJ / MJ / Wh / kWh / MWh / Btu / kBtu / MBtu | |
Unità di misura potenza termica | W / kW / MW / J/h / kJ/h / MJ/h / Btu/h / kBtu/h / MBtu/h | |
Unità di misura valuta | € / £ / $ / TL / Zł / ¥ | |
Parametri misurati | Velocità del flusso / Flusso / Volume / Temperatura / Potenza termica / Energia termica | |
Altre specifiche | ||
Display | LCD da 2,8“ | |
Standard unità di misura | Metrico / Imperiale | |
Lingue del menù | Italiano/inglese/tedesco/cinese/spagnolo/francese/olandese/ /giapponese/polacco/portoghese/russo/turco |
|
Condizioni operative e di stoccaggio | -20 ... +65 °C / 10 ... 95% U.R. senza condensa | |
Memoria | 32 GB / 10 milioni di valori | |
Interfaccia | USB (per misurazione in tempo reale, trasferimento dei dati, ricarica della batteria) | |
Classe di protezione | IP52 | |
Alimentazione | Batteria LiPo; 3,7 V; 2500 mAh | |
Caricabatteria | USB / 5 V DC / 500 mA | |
Autonomia | Circa 10 h | |
Dimensioni | 165 x 85 x 32 mm | |
Peso | 255 g | |
PCE-TG 75A | ||
Range di misura | 1,00 ... 225,0 mm | |
Risoluzione | 0,01 mm per ≤99,99 mm 0,1 mm per ≥100,0 mm |
|
Precisione | ±0,5% del valore + 0,05 mm | |
Memoria | 500 valori | |
Frequenza | 5 MHz | |
Diametro sensore | 10 mm | |

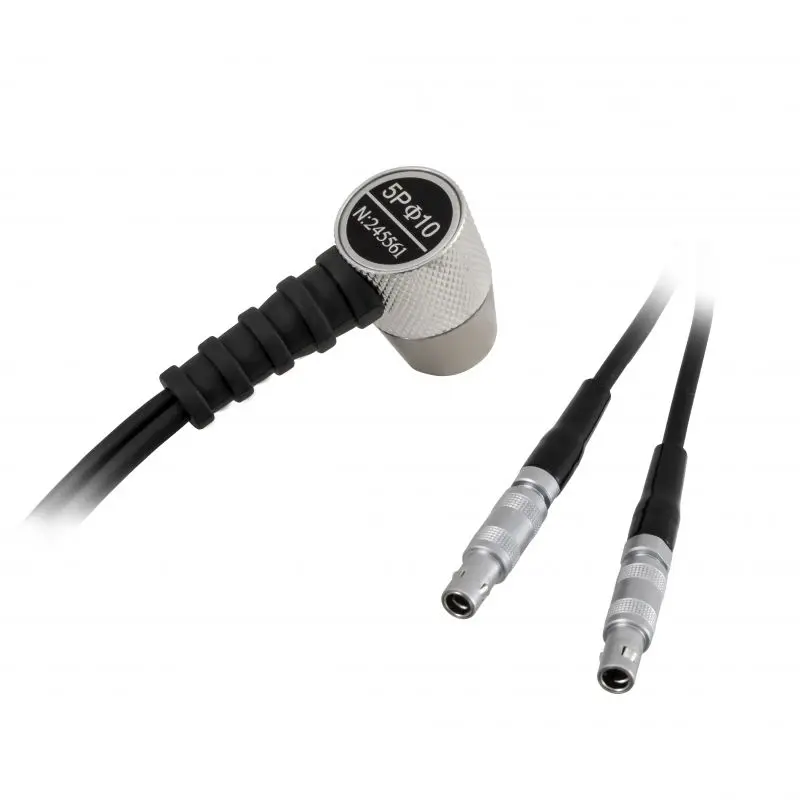

Sensore standard | Sonda PCE-TG 5M10d | |
Temperatura operativa sensore | -10 ... 60 °C | |
Regolazione velocità degli ultrasuoni | 1.000 ... 9.999 m/s | |
Diametro minimo del tubo | Ø20 x 3 mm (acciaio) | |
Libreria dei materiali | 15 posizioni di memoria | |
Spessore standard di calibrazione | 4 mm | |
Schermo | LCD TFT a colori da 2,4" con regolazione della luminosità | |
Alimentazione | 3 x Batterie da 1,5 V, tipo AA | |
Spegnimento automatico | Spento, 2, 5, 10, 30 minuti | |
Condizioni operative dispositivo | 0...40 °C/ <90% U.R. senza condensazione | |
Dimensioni | 163 x 82 x 38 mm | |
Peso | 320 g |
