Kabelortungsgerät Easyloc

Kabelortungsgerät für den Baustelleneinsatz / Kabelortung über Radiowellen oder über Induktionssender / Messung der Verlegetiefe von Erdleitungen

Das Kabelortungsgerät Easyloc ist dafür konzipiert um Ihre Bauvorhaben optimal vorzubereiten und im Vorfeld zu erkennen wo auf einem Grundstück Kabel und Rohrleitungen liegen. Durch seine robuste Bauart ist das Easyloc Kabelortungsgerät speziell im Baubereich bestens geeignet. Der Easyloc Empfänger lokalisiert Kabel und Rohrleitungen im Erdreich bis zu einer maximalen Verlegetiefe von 5m über die "natürlichen Radiowellen". Mit dem Easyloc Sender besteht sogar die Möglichkeit Kabel und Rohre bis zu einer Tiefe von 7m zu orten. Durch die digitale Bargraphanzeige mit Schleppzeiger ist es auf für ungeschulte Mitarbeiter ein leichtes im Erdreich verlegte Kabel zentimetergenau zu finden. Mit Hilfe der Sendezange, die an den Sender angeschlossen wird, können freiliegende Leitungen direkt besendet werden um so noch schneller die richtige Leitung zu orten. Über einen einfachen Tastendruck kann die Verlegetiefe, der zuvor gefundene Erdleitung bestimmt werden. Diese Funktion ist besonders Hilfreich bei Erdaushubarbeiten um Kabelschäden und somit verbundene Reparaturzeit und vor allem Reparaturkosten zu vermeiden. Somit ist das Kabelortungsgerät Easyloc bestens geeignet für Straßen- und Tiefbauunternehmen, Garten- und Landschaftsbauer oder Kommunen mit eigener Straßenmeisterei.

Bedienungsanleitung vom Kabelsuchgerät
ansehen / ausdrucken

• Orten von im Erdreich verlegten Leitungen und Rohren
• Tiefenmessung auf Knopfdruck
• Sendefrequenz von 32.768 kHz

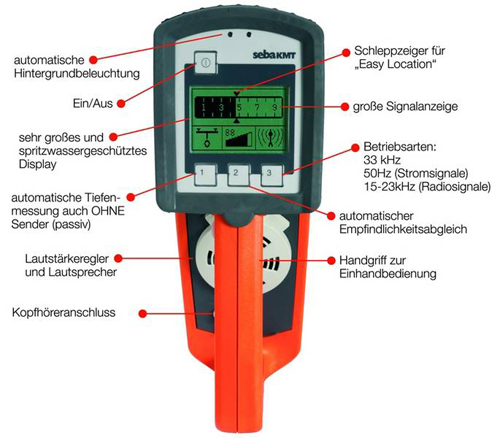

• Großes Display mit automatisch gedimmter Hintergrundbeleuchtung
• digitale Bargraphanzeige mit Schleppzeiger zur schnellen Ortung von Erdleitungen

• Akustisches Signal zur Erkennung der richtigen Leitung
• Anschlussmöglichkeit eines Kopfhörers
• passive Ortung über natürliche Radiowellen aktive Ortung über induktiven Sender
• direkte Besendung einer Leitung überSendezange, Hausanschlussset oder galvanische Verbindung per Krokodilklemmen

Frequenzbereiche

Bereich 1: Radio

Bereich 2: Energienetz

Bereich 3: Sender

15 kHz ... 23 kHz

50 Hz / 60 Hz

32,768 kHz

Empfindlichkeit

Bereich 1: Radio

Bereich 2: Energienetz

Bereich 3: Sender

> 20 µA

> 7 mA

> 5 µA

Tiefenbestimmung

Ortungsbereich

Auflösung

Genauigkeit (bei ungestörtem Signal)

Bereich 1: Radio

Bereich 2: Energienetz

Bereich 3: Sender

An Leitungen

0,3 m ... 5 m

0,1 m

± 20 %

± 20 %

± 5 % (bis 2 m)

± 20 %(2 m ... 5m)

An Sonden

0,3 m ... 7 m

0,1m

± 10 % (bis 2 m)

± 20 % (2 m ... 7m)

Stromversorgung

10 x 1,5V AA Batterien

Betriebszeit

40 Stunden bei intermittierendem Betrieb

Temperaturbereich (nach DIN EN 60068-1)

- Betrieb

- Lagerung

-20 °C ... 55 °C

-30 °C ... 70 °C

Gewicht

2,5 kg

Abmessungen (B x H x T)

99 x 660 x 252 mm

Schutzart (nach EN 60529)

Staub- und Wasserschutz

IP 67 von der Unterkante des Empfängers bis zur Unterkante des Batteriefaches

IP 56 für alle Teile oberhalb des Batteriefaches

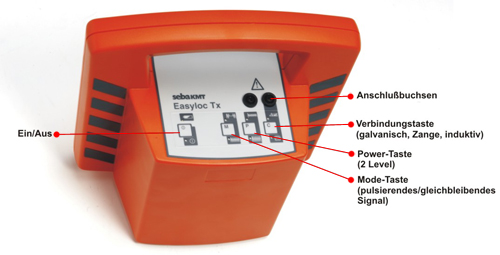

Sendeleistung

32,768 kHz

0,1 W / 0,5 W

Frequenz

32,768 kHz

Stromversorgung

6 x 1,5 V D-Zelle

Betriebszeit

40 Stunden bei intermittierendem Betrieb

Temperaturbereich (nach DIN EN 60068-1)

- Betrieb

- Lagerung

-20 °C ... 55 °C

-30 °C ... 70 °C

Gewicht

1,7 kg

Abmessungen (B x H x T)

260 x 255 x 140 mm

Schutzart (nach EN 60529)

Staub- und Wasserschutz

IP 56

Messkategorie (nach IEC / EN 61010-1)

CAT II / CAT III 440V

CAT IV 300V

Allgemeine Grenzwerte und Normen für Sender und Empfänger

Sinusförmige Vibrationen (DIN EN 60068-2-6)

Spitzenbeschleunigung

Frequenz

20 m/s²

10 Hz ... 150 Hz

Freier Fall (DIN 600-2-32)

max. Höhe (verpackt)

80 cm (bis max. 10 kg)

Relative Luftfeuchtigkeit

max. 93 % bei 30 °C

Luftdruck

max. 4 kPa

Schutzklasse (DIN EN 61140)

III

Das Kabelortungsgerät Easyloc bei der Ortung einer im Erdreich verlegten Leitung

Das Kabelortungsgerät Easyloc bei der Sondierung eines Grundstückes.

Lieferumfang
1 x Easyloc Rx Empfänger, 1 x Easyloc Tx Sender, 2 x Messleitung (2 m), 2 x Krokodilklemme, 1 x Erdungsspieß, 10 x 1,5 V AA Batterien, 6 x 1,5V Mono Batterien, 1 x Nylontasche, 1 x Bedienungsanleitung
